Kod producenta: 10061536

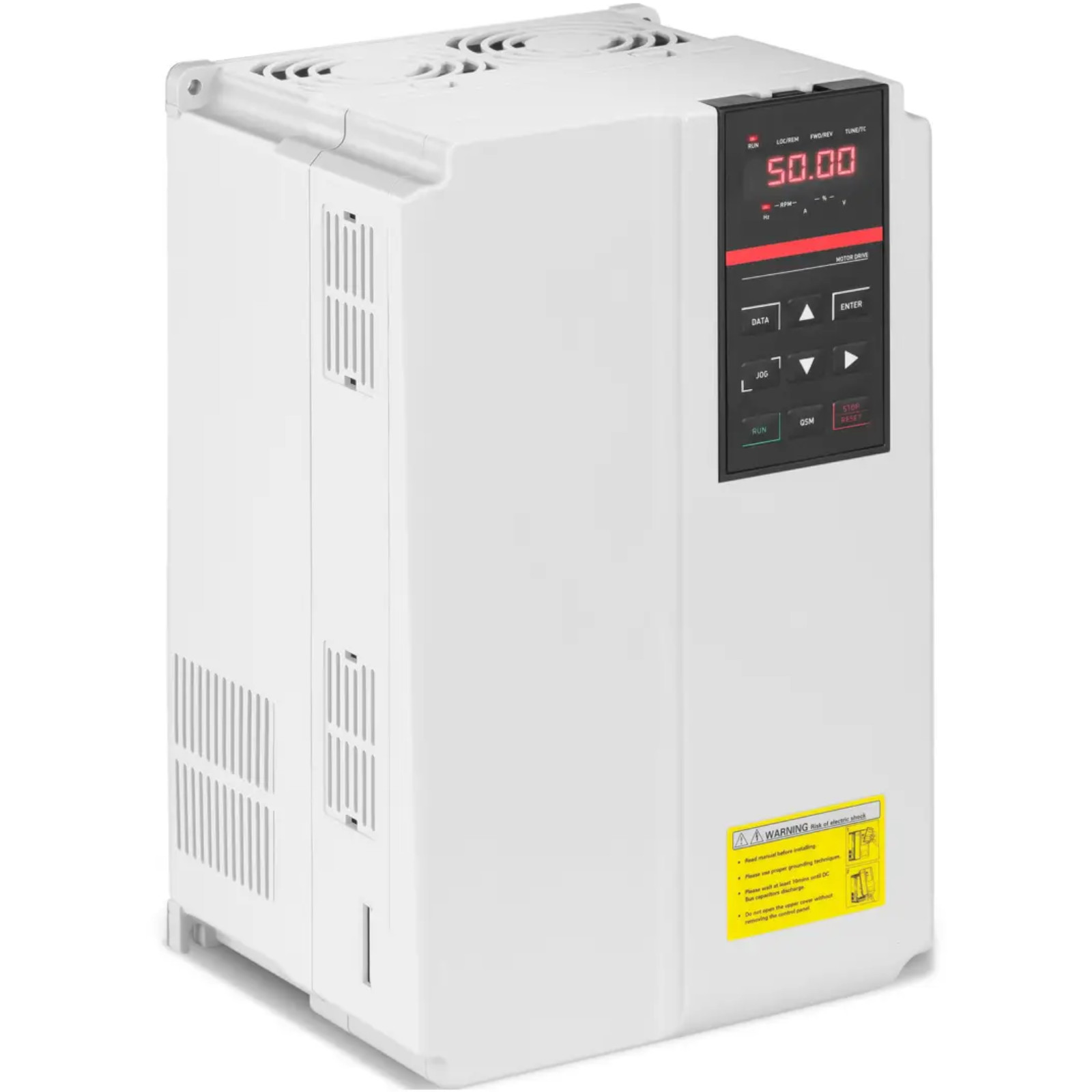

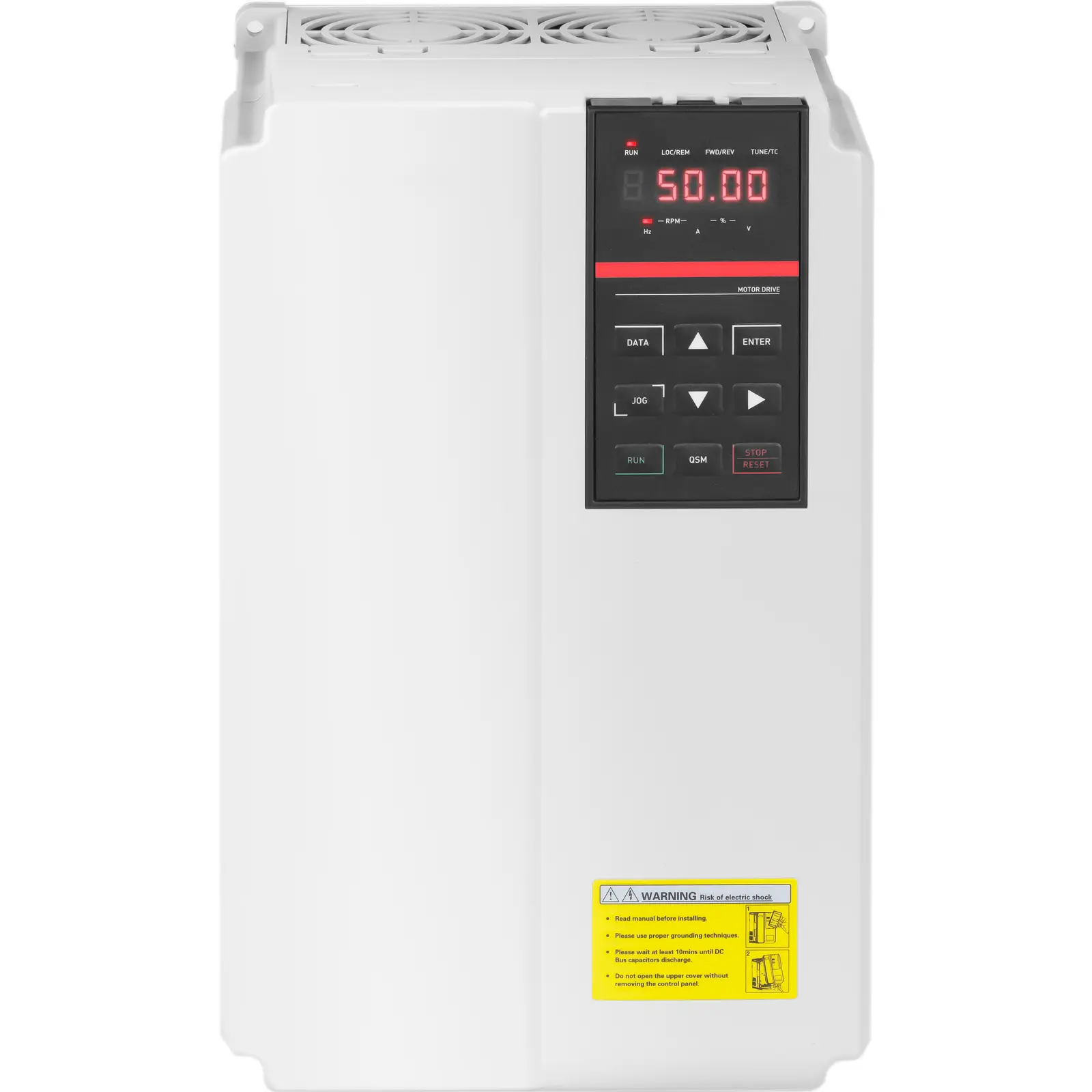

Przetwornica częstotliwości marki MSW to wysokowydajny falownik wektorowy ogólnego przeznaczenia o niskiej prędkości i wysokim momencie obrotowym. Urządzenia należy używać wewnątrz pomieszczeń i chronić przed bezpośrednim działaniem światła słonecznego, kurzu, gazów korozyjnych i łatwopalnych, mgły olejowej, pary, wody, soli itp. Przetwornica trójfazowa 380 V posiada sterowanie wektorowe czujnika prędkości, sterowanie wektorowe bezczujnikowe i sterowanie V/F. Obsługuje również kontrolę separacji V/F. Łatwą kontrolę ustawień umożliwia wyświetlacz LED. Sprzęt wyposażono w hamulec. Silnik o mocy 11 kW posiada szereg zabezpieczeń, w tym przed przegrzaniem – opcjonalną kartę wielofunkcyjną oraz wejście analogowe A l 3. Dopuszczalne jest wejście czujnika temperatury silnika. Częstotliwość nośną można regulować automatycznie zgodnie z charakterystyką obciążenia. Przetwornica częstotliwości dysponuje przyspieszaniem i zwalnianiem liniowym lub według krzywej S oraz czterema rodzajami czasu przyspieszania i zwalniania (0.0-6500.0 s). Pozwala osiągnąć prędkość pracy do 16 segmentów dzięki wbudowanemu sterownikowi PLC lub terminalowi sterującemu. Automatyczna regulacja napięcia sprawia, że gdy zmienia się napięcie sieciowe, napięcie wyjściowe może być nadal utrzymywane na stałym poziomie (25 A). Automatyczne ograniczenie prądu i napięcia podczas pracy zapobiega wyłączeniu z powodu przetężenia lub przepięcia. Automatyczne ograniczanie momentu obrotowego pozwala uniknąć wyłączeń nadprądowych; sterowanie momentem może się odbywać w trybie wektorowym zamkniętej pętli.
Cechy produktu:
- – Silnik 11 kW / 15 HP z obsługą napięcia trójfazowego 380 V,
- – Sterowanie wektorowe (z czujnikiem i bez) oraz sterowanie V/F dla uzyskania optymalnej krzywej momentu obrotowego,

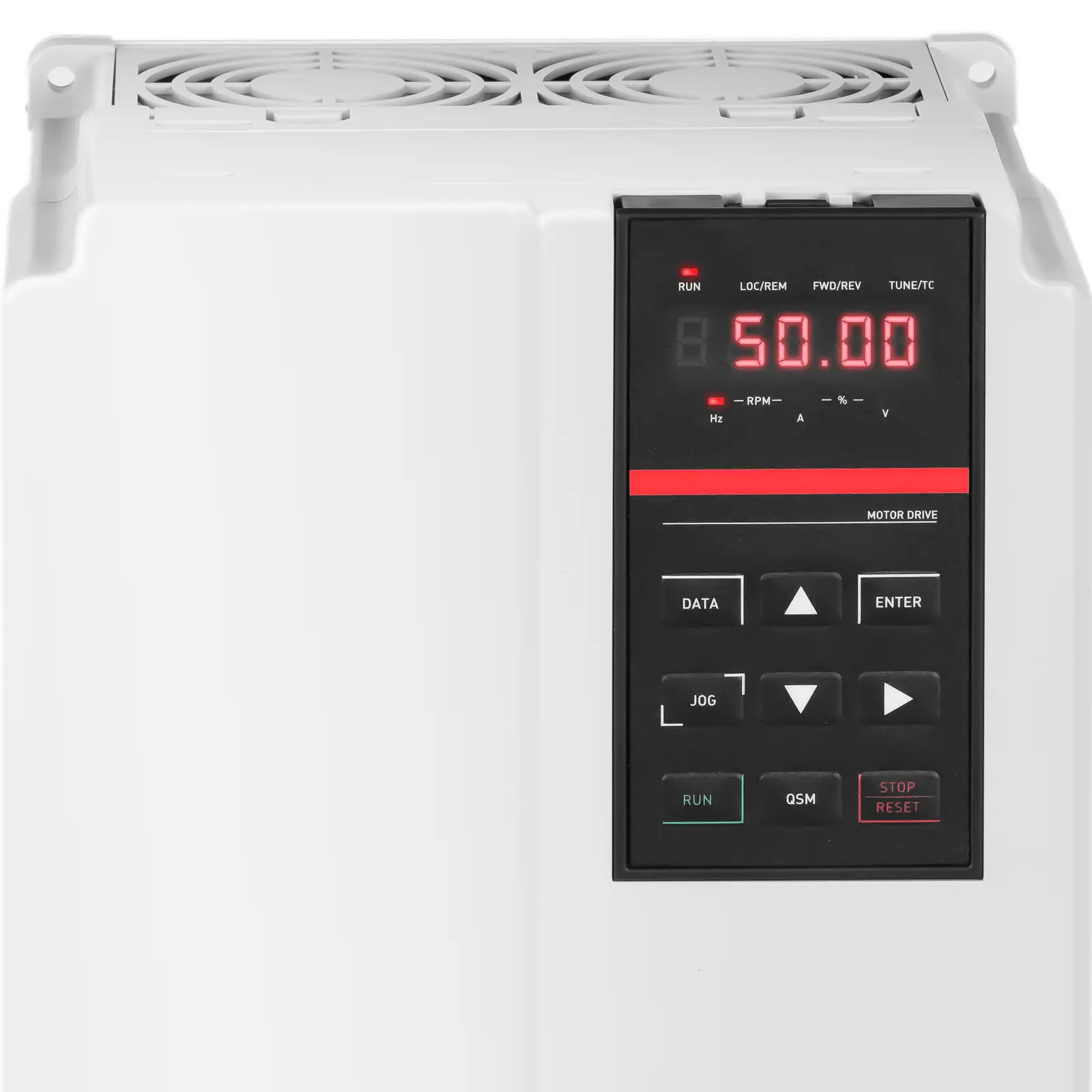

- – Wyświetlacz LED zapewnia wygodne ustawienie parametrów i ich kontrolę,
- – Różne interfejsy i rozbudowane parametry konfiguracji do szerokiej gamy zastosowań,
- – Dzięki zabezpieczeniom przed przegrzaniem, przepięciem, podnapięciem, przetężeniem, przeciążeniem i zwarciem (silnik wielokrotnie zabezpieczony).
Parametry techniczne:
- – Nr katalogowy – 10061536
- – Stan artykułu – Nowy
- – Model – MSW-FI-11000
- – Wyświetlacz – LED
- – Napięcie [V] – 380
- – Krzywa V/F – Trzy drogi V/F: typ wielopunktowy, typ liniowy, krzywa nieskończonej mocy V/F
- – Czas hamowania – Czas hamowania: 0~36 s
- – Tryb kontroli – Sterowanie wektorowe w pętli otwartej (SVC) V/F, sterowanie wektorowe w pętli zamkniętej (FVC), sterowanie V/F
- – Wartość prądu [%] – 0.0-100
- – Podnoszenie momentu obrotowego – Automatyczne podnoszenie momentu obrotowego, ręczne podnoszenie momentu obrotowego 0,1-30%
- – Moc [W] – 7,500
- – Moment rozruchowy – Maszyna G: 0,5 Hz/150% (SVC), 0 Hz/180%, maszyna P (FVC): 0,5 Hz/100%
- – Separacja V/F – Pełna separacja, połowiczna separacja
- – Częstotliwość nośna – 0,5~16 kHz
- – Maksymalna częstotliwość – Sterowanie wektorowe: 0~300 Hz, sterowanie V/F: 0~3200 Hz V/F
- – Możliwość przeciążenia – Maszyna typu G: 150% prądu znamionowego 60s, 180% prądu znamionowego 3S, maszyna typu P: 120% prądu znamionowego 60s, 150% prądu znamionowego 3S
- – Częstotliwość hamowania DC – Do 0,00 Hz do ok. maks. częstotliwości
- – Regulacja symulacji – Maksymalna częstotliwość x 0,025%
- – Natężenie prądu na wyjściu [A] – 25
- – Punktowy zakres częstotliwości [Hz] – 0.00-50.00
- – Zakres prędkości – 1:100 (SVC), 1:1000 (FVC )
- – Dokładność stałej prędkości – +0,5% (SVC ), ±0,02% (FVC)
- – Funkcja kontroli czasu [min] – 0.0-6500.0
- – Precyzja kontroli momentu obrotowego – +0,5% (FVC)
- – Ochrona silnika przed przegrzaniem – Opcjonalna karta wielofunkcyjna, wejście analogowe A l 3, dopuszczalne wejście czujnika temperatury silnika
- – Temperatura otoczenia [°C] – 10-40
- – Wilgotność pracy [%] – Mniej niż 90%
- – Temperatura przechowywania [°C] – 20-60
- – Sterownik PLC do pracy z wieloma prędkościami – Osiągnij prędkość pracy do 16 segmentów dzięki wbudowanemu sterownikowi PLC lub terminalowi sterującemu
- – Krzywa przyspieszania i zwalniania – Przyspieszanie i zwalnianie liniowe lub według krzywej S, cztery rodzaje czasu przyspieszania i zwalniania 0,0~6500,0 s; zakres czasu przyspieszania i zwalniania 0,0~6500,0 s
- – Punktowy czas przyspieszania i zwalniania [s] – 0.0-6500.0
- – Zamek na klucz – Tak
- – Ochrona przed przegrzaniem – Tak
- – Zabezpieczenie przed przeciążeniem – Tak
- – Ochrona podnapięciowa – Tak
- – Zabezpieczenie przed zwarciem – Tak
- – Ochrona przed zbyt wysokim napięciem – Tak
- – Ochrona przed przekroczeniem maksymalnego prądu – Tak
- – Dokładność regulacji cyfrowej [Hz] – 0.01 Hz
- – Natężenie prądu na wejściu [A] – 26 A
- – Wymiary (DxSxW) – 32 x 21 x 19 cm
- – Waga – 6 kg
- – Wymiary wysyłki (DxSxW) – 41 x 31 x 29 cm
- – Waga wysyłki – 7 kg
W zestawie:
- – Przetwornica częstotliwości
